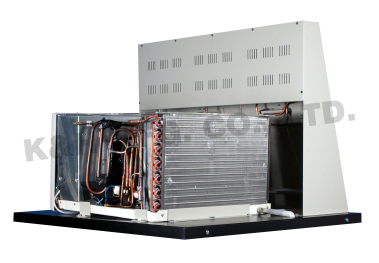

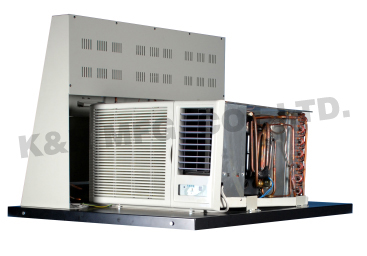

KR-201 窗型冷氣訓練系統
KR-201 是以真實窗型冷氣系統為主要設計概念，所有冷氣四大元件設備皆與市面上窗型冷氣相同，方便老師教學，並讓學生在學習與運用時無落差。
面板上有四個視窗，方便學生觀察四個主要元件，壓縮機、冷凝器、毛細管和蒸發器出入口冷媒的狀態變化。
學生可以清楚看到冷媒是液態、氣態或液氣混合狀態，在觀察資料方面，KR-201 內置的高低壓力錶，還有各點溫度，可利用這些資料記錄後，繪製莫利爾圖，配合老師的理論講解，使學生在理論與實際上學習更容易瞭解。
產品特色
- 系統的操作是基於真實的窗型冷氣。
- 窗型冷氣的金屬外殼用壓克力代替，使學生可以在運轉時觀察其內部結構。
- 窗型冷氣的主要元件包括冷凝器、蒸發器和毛細管均安裝在前面板上，並以壓克力覆蓋，滿足實驗需要。
- 在前面板上提供四個視窗，觀察通過壓縮機、冷凝器、蒸發器和毛細管之前後的冷媒狀態。
- 在前面板上提供電壓錶和電流錶進行監看即時系統電源。
- 在前面板上提供高壓錶和低壓錶進行監看壓縮機的即時入口 / 出口壓力
- 在前面板上提供一個六通道溫度計立即顯示在經過壓縮機、冷凝器、蒸發器和毛細管的不同冷媒溫度。
- 在前面板上提供溫度計顯示可移動感測器的溫度。
- 前面板上清晰地印有莫利爾圖，以供快速參考。
產品規格
實驗項目
- 窗型冷氣機之特性實驗
- 莫利爾線圖之應用
- 空氣線圖之應用
