KR-101 冰箱實驗系統
冰箱實驗系統 (KR-101) 是一台真正的冰箱，學生能藉由此設備瞭解冰箱的工作原理。KR-101 將所有必要的冰箱元件放置在系統的前面板上，讓學生能夠正確、輕鬆地連接元件，以便在操作 KR-101 期間記錄元件的狀態。
四個主要元件包括冷凝器、壓縮機、蒸發器和毛細管位於系統的後側，供學生觸摸和感受它們。通過觀察這四個元件，學生還可以繪製莫利爾圖表，記錄冷凍循環不同階段冷媒的特性。
產品特色

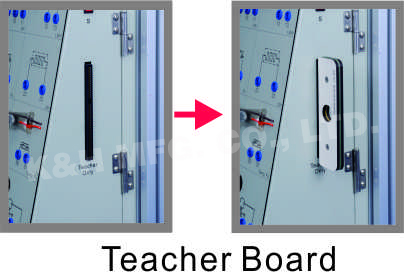

- 為便於快速演示，可將教師板插入側槽，使系統正常運行，而不會受到前面板上自行構建的電路所影響。
- 冷凍系統的主要元件，包括冷凝器、壓縮機、蒸發器、毛細管、過濾器和乾燥器均安裝在前面板上，以便更清晰地觀察。
- 系統由各種電子元件組成，這些元件位於前面板上，允許學生構建電路來控制系統。
- 冷凍系統的控制電路由幾部分組成，包括系統保險絲、風扇指示器、蒸發器門開關。
- 各種儀錶，例如高壓錶、低壓錶、交流電壓錶、交流電流錶和溫度錶，位於前面板，學生可以使用這些儀錶在系統運行期間記錄元件的狀態。
- 為了輕鬆辨別冷媒路徑，高壓管塗成紅色，而低壓管塗成藍色。
產品規格
實驗項目
- 實際三線頭判斷測試壓縮機
- 冰箱控制電路連接與測試
- 冰箱冷凍系統處理
- 冰箱特性實驗
