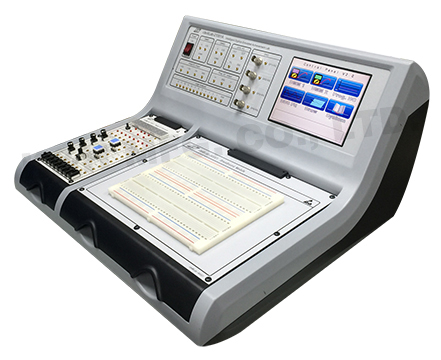

ide@Lab-200 智慧型數位化模擬實驗器
ide@Lab-200 智慧型數位化模擬實驗器為一整合量測儀器及數位教學於一體的實驗學習平臺。其設計的目的在於簡化實驗室的儀器需求,提供學習者一簡單易學的實驗平臺。
ide@Lab-200 主機上包括數位儲存示波器、邏輯分析儀、頻率合成訊號產生器、數位電錶、可程式電源供應器等多組儀錶組合而成,並透過彩色觸控螢幕及電腦端的軟體介面雙向控制操作,方便使用者完成實驗達到學習的目的。
產品特色
- ide@Lab 為一多媒體之數位化實驗學習平臺,其主要組成分為三大部份:硬體實驗平臺、實驗模組單元及應用軟體平臺。
- 硬體實驗平臺的組成包括數位儲存示波器、邏輯分析儀、頻率合成訊號產生器、兩台數位電錶、可程式電源供應器及內部中控協調介面、輸出顯示介面、模組通訊協定介面及與電腦間的指令及資料交換介面等…多個介面所組合而成。
- 其操作方式分為手動 (以觸控螢幕控制) 及電腦控制模式,設計的目的除了提供實驗學習時的量測及訊號源外,更方便使用者在只需熟悉一台硬體平臺的操作方式下就能搭配多種實驗模組進行學習。
- 實驗模組規劃包括基本電學、電子電路及數位電路…等單元,每一單元皆包含數片以上的實驗模板。操作軟體方面除了包含硬體實驗平臺面板上的控制及顯示單元外亦包含每一塊實驗模組畫面、實驗步驟及說明。
產品規格
實驗項目
- 基本電學實驗
• 基本元件認識
• 基本電學實驗
• 磁性元件介紹
• 磁場實驗
• 安培定則實驗
• 佛萊銘定則實驗
• 電磁感應實驗 - 電子電路實驗
• 二極體實驗
• 電晶體實驗
• 電晶體放大電路實驗
• 電晶體耦合串級放大電路實驗
• 達靈頓、FET 實驗
• 運算放大器基本特性實驗
• 運算放大器基本電路實驗
• 運算放大器應用電路實驗
• 運算放大器振盪電路實驗 (1)
• 運算放大器振盪電路實驗 (2) - 數位邏輯實驗
• 基本邏輯閘實驗
• 加法器、減法器實驗
• 編碼器、解碼器實驗
• 編碼器、多工器、解多工實驗
• 中型積體電路實驗
• 正反器實驗
• 應用電路 (計數器、跑馬燈、紅綠燈) 實驗
